「駒沢給水所」にある給水塔の王冠デザイン

02.近代建築

東急田園都市線の桜新町駅から徒歩7分ほどの閑静な住宅地の中に、王冠を模したデザインの塔がどっしりと建っています。これは「駒沢給水所」の給水塔であり、1924年に建設された近代化遺産です。給水所の敷地の中には塔が2基建てられており、街のシンボルとなっています。

設計は中島鋭治氏。日本の近代水道の父と呼ばれた建築家です。

今回はそんな駒沢給水所の給水塔の建築を紹介します。

王冠をイメージした給水塔のデザイン

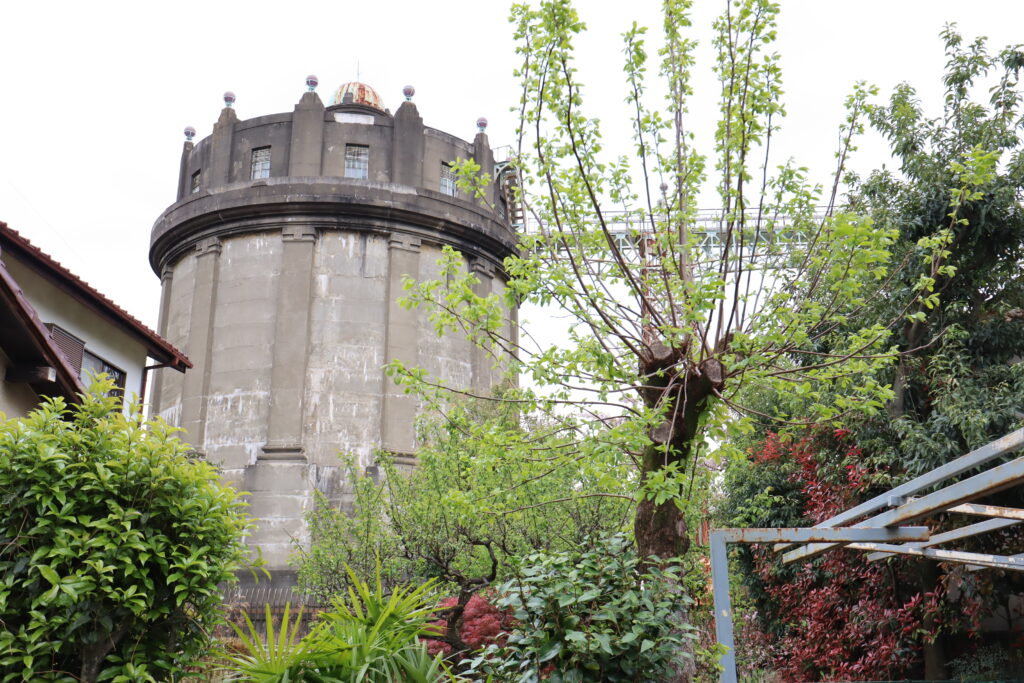

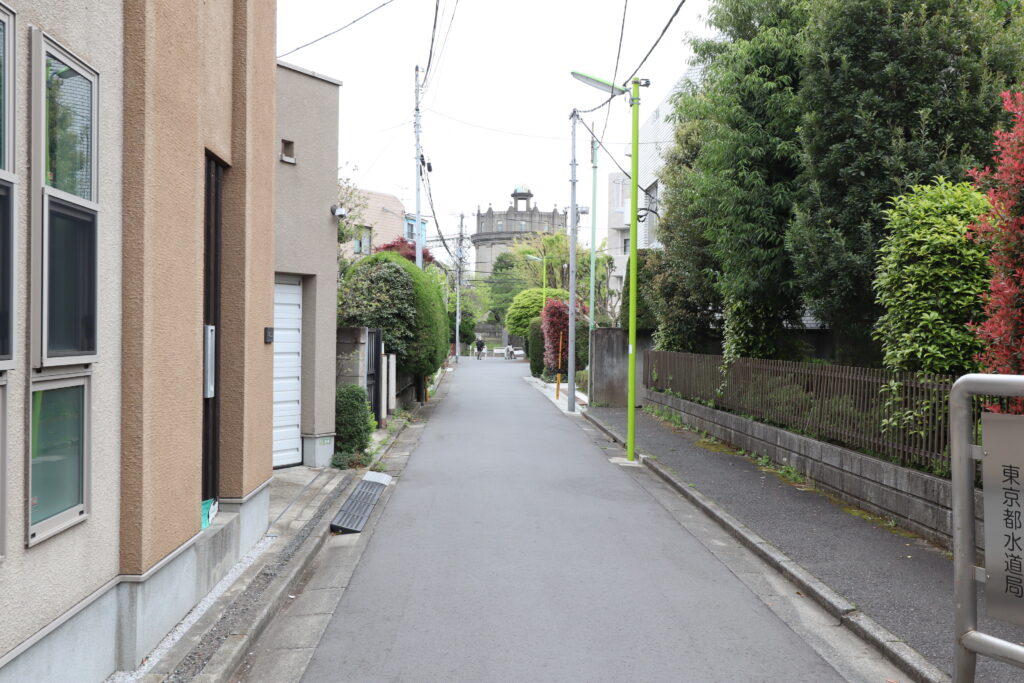

桜新町駅から水道のみちを進むと、王冠デザインの給水塔が見えてきます。

給水塔は、高さ約30mの鉄筋コンクリート造であり、内径12.12m~14.55m、有効推進18.18m、容量は2,750㎡にもなります。実に約3,000トンもの水が、2基の塔に貯留されています。

そんな給水塔が、様々な装飾によって近代の西洋建築らしさをかもし出ています。王冠を模したデザインの給水塔は丘の上のクラウンと呼ばれ、周辺住民や建築好きに親しまれています。

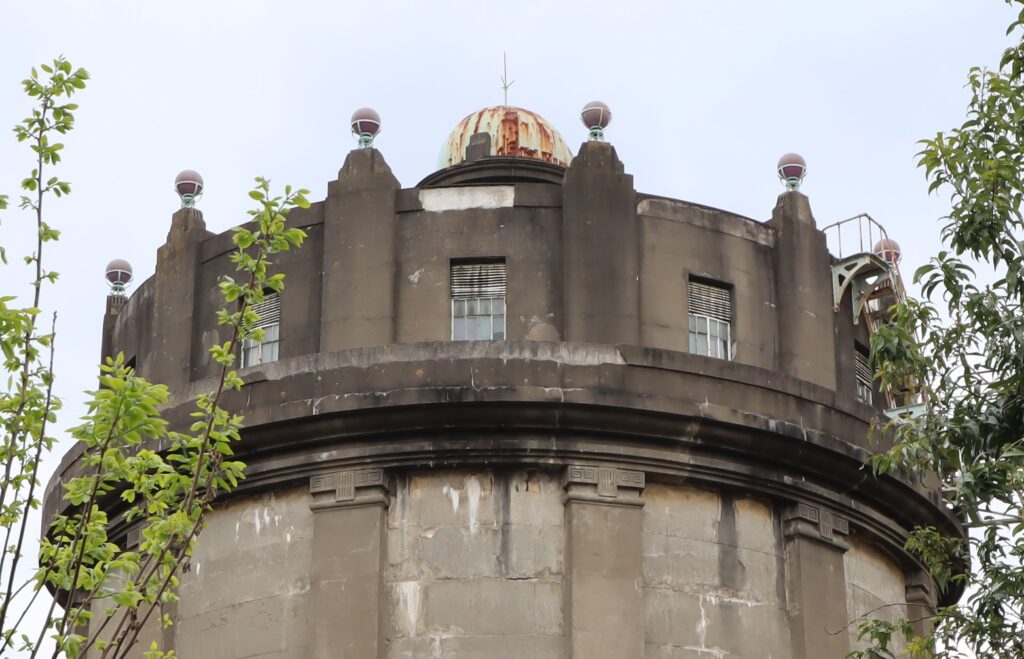

円柱形の建物の外周に、12本のピラスター(付柱)があり、柱の頭部には装飾が付けられています。そしてピラスターの上には、軒蛇腹(のきじゃばら)と言われる出っ張りが施され、その上には飾り窓が柱と柱の間にひとつずつ設けられています。

各ピラスターの頂上部には、直径53㎝にもなる薄紫色のグローブが装飾されています。グローブとは、ランプの保護や、光の拡散、光色を変化されるための装置です。

塔の内部を見ることは出来ませんが、中央に6本の支柱が立っており、鉄筋コンクリートの屋根を支えているそうです。

頭頂部のドームは少し離れると見やすいのですが、四阿(あずまや)のように作られており、ドーム屋根を乗せています。

円柱形の建物とその周囲をピラスターを付けることで、西洋建築風のデザインが出来上がり、ドーム屋根とその周りのグローブによって、王冠のようなデザインを作り上げています。

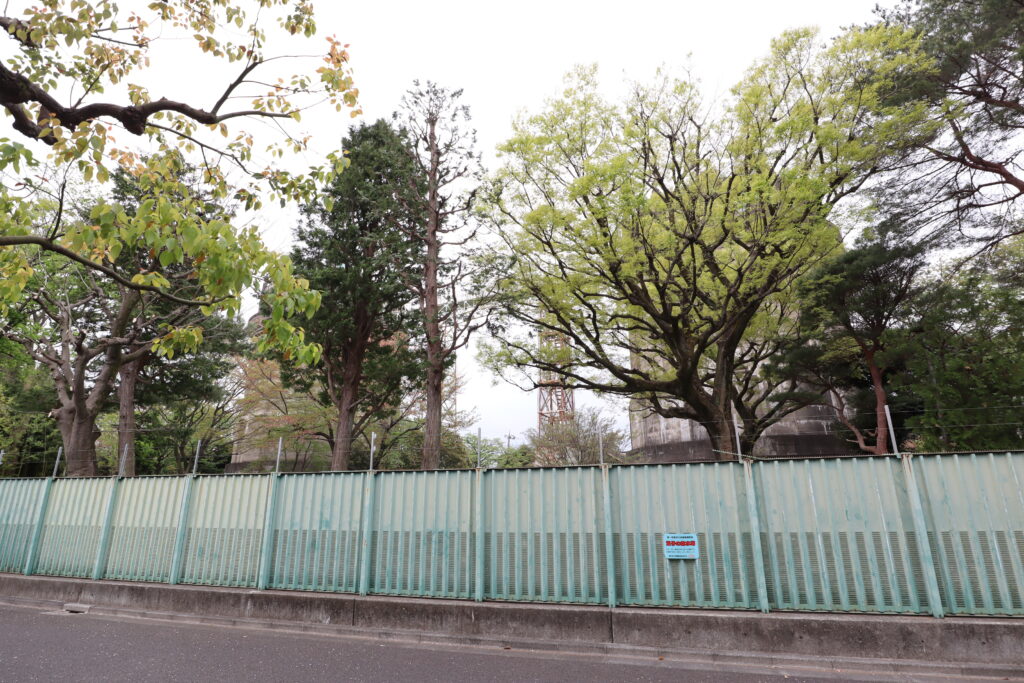

敷地の東側から見ると、2基の給水塔が立っている様子が見えます。手前に木々が生い茂っていますが。。2基はトラス橋でつながっており、その様子もここからだとよく分かります。

普段はセキュリティ上の理由から公開されていませんが、年に1回、10月頃に一般公開されているようです。

設計者の中島鋭治氏は、2度のヨーロッパ出張をしており、そこでの経験があることで、シンボルとなる給水塔デザインが出来上がっています。一度は、内部を見学してみたく、せめてもう少し近づいて鑑賞してみたいものです。

大正時代に建設されてから近代化遺産になるまで

給水塔は渋谷町への送水を目的として、1921年5月〜1924年3月にかけて建設されました。世田谷区内では標高の最高地点に近い地域で建設され、砧下浄水所から送水された水を、ポンプで給水塔に貯留した後、標高差を利用して自然流下にて渋谷町へ給水する仕組みです。

渋谷町の人口増加に伴って、1931~1932年に大規模拡張工事を行っています。そして1933年には、第一配水ポンプ所が増設されました。そんな給水塔が1999年まで使われ、老朽化によって給水所としての役割を終えました。現在では、非常時用の応急給水槽として使用されています。

これまでグローブ(装飾電球)の復元や、トラス橋の塗装替え、補強や補修などが行われ、大切に保管され続けました。そして2012年、給水塔は第一配水ポンプ所と共に、土木学会選奨土木遺産として認定されました。

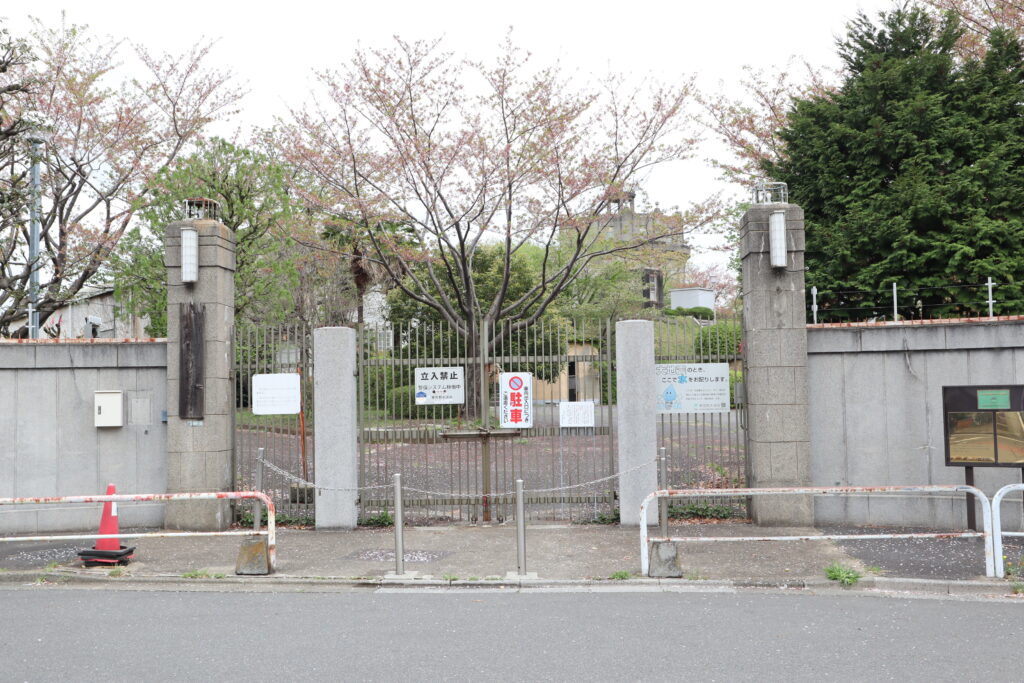

ちなみに第一配水ポンプ所は、南側の正面入口から少し見ることが出来ます。

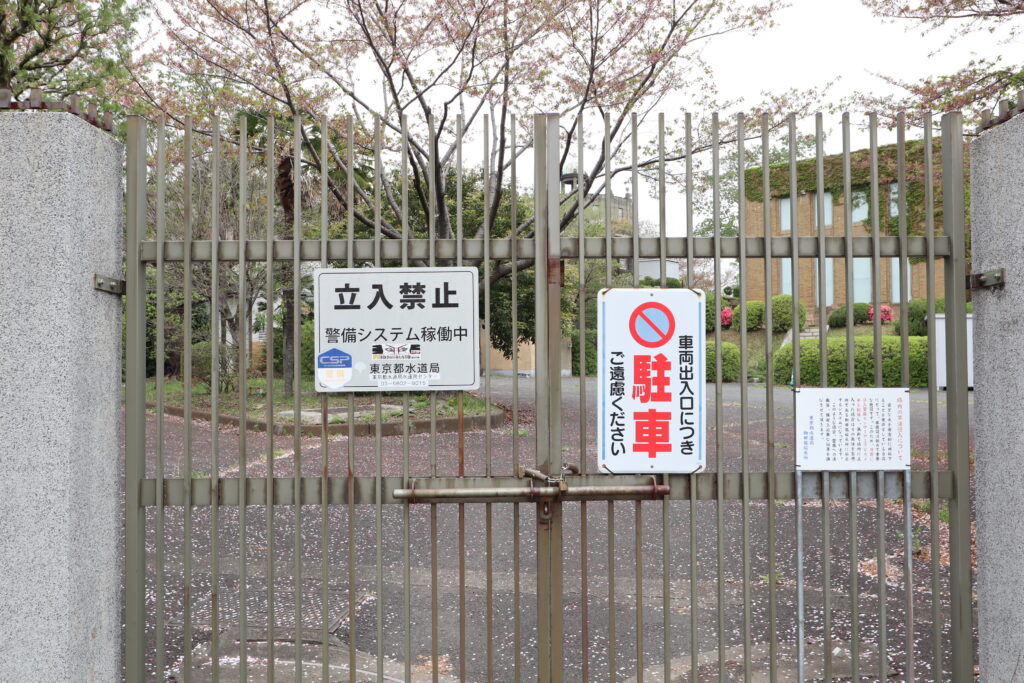

画像右側にあるレンガ造りの建物が、第一配水ポンプ所です。このポンプ所は、岩崎富久が設計しています。

ちなみに給水塔は3基作る予定で計画され、設置場所は確保されていたものの、建設は実現しませんでした。上空から見ると、あと1基分のスペースがあることがよく分かります。

閑静な住宅街にどっしりと建つ王冠デザインの給水塔。建設から100年近く経つ塔が大切に保管され、今後も街のシンボルとして生き続けることでしょう。

建築概要

設計顧問:中島鋭治
補佐:仲田総治郎
建築面積約140㎡
高さ30m
構造鉄筋コンクリート造
工期1921年5月〜1924年3月

ご利用案内・アクセス

住所東京都世田谷区弦巻2-41-5
アクセス東急田園都市線 桜新町駅 徒歩7分
